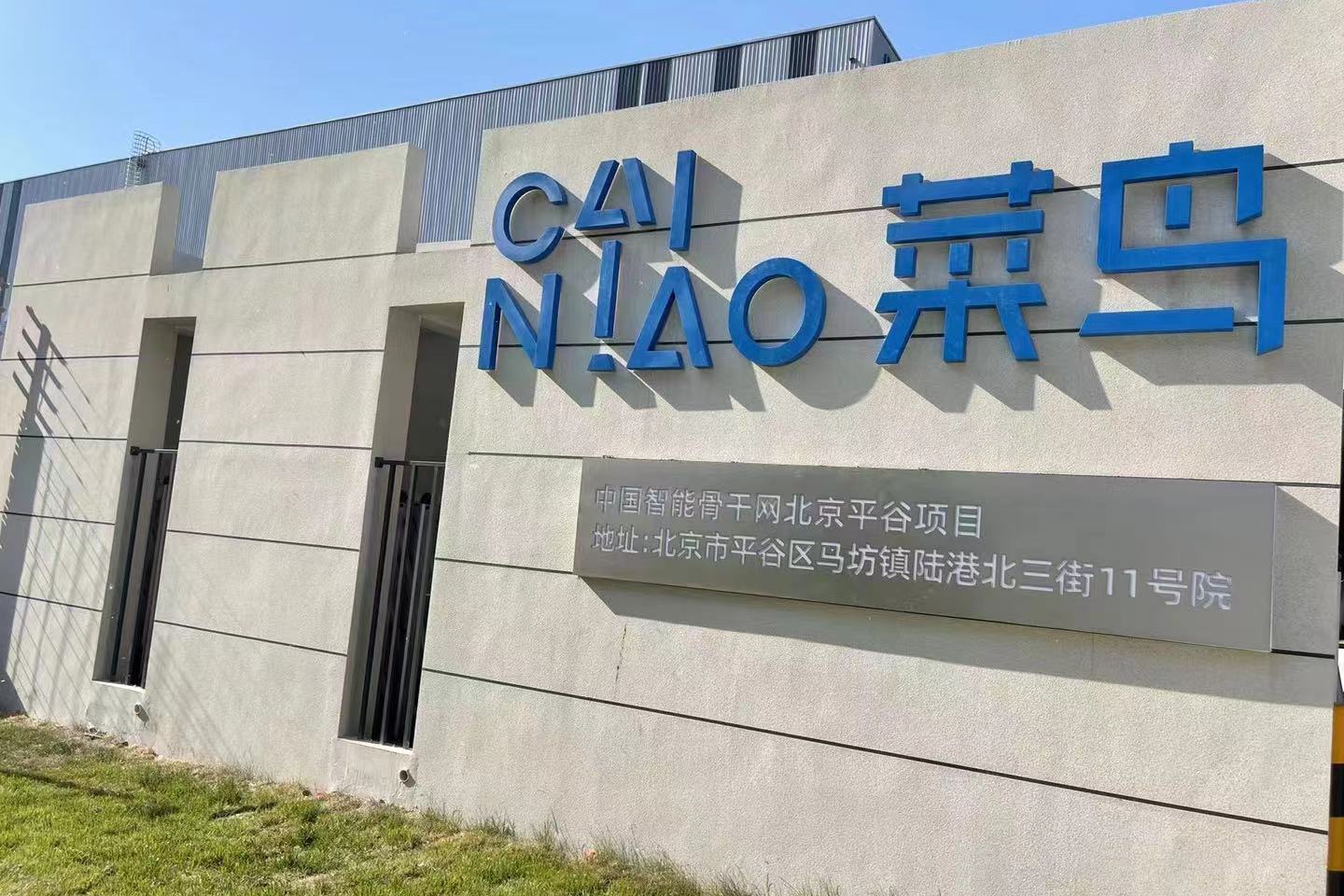

中國智能骨干網北京平谷項目

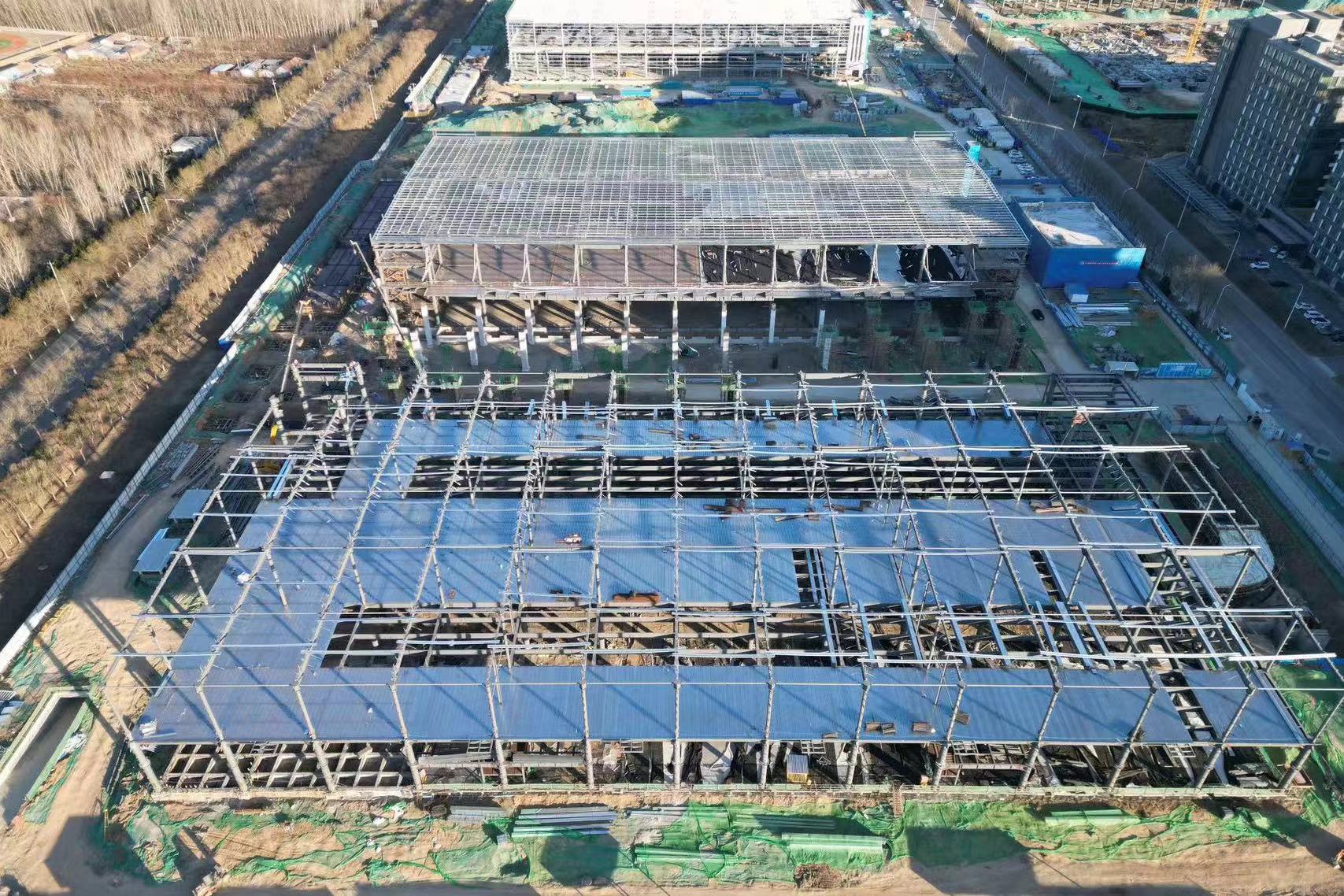

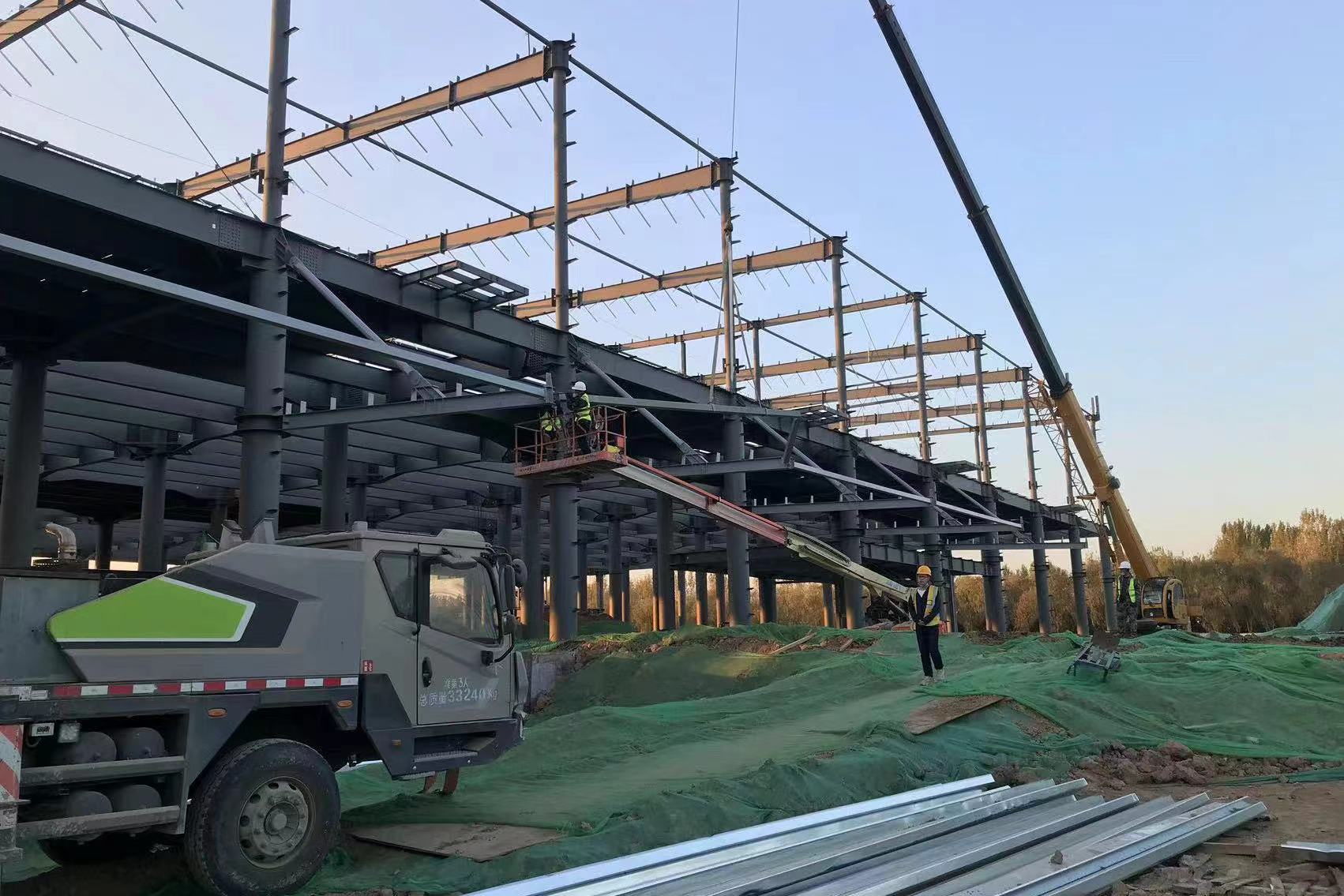

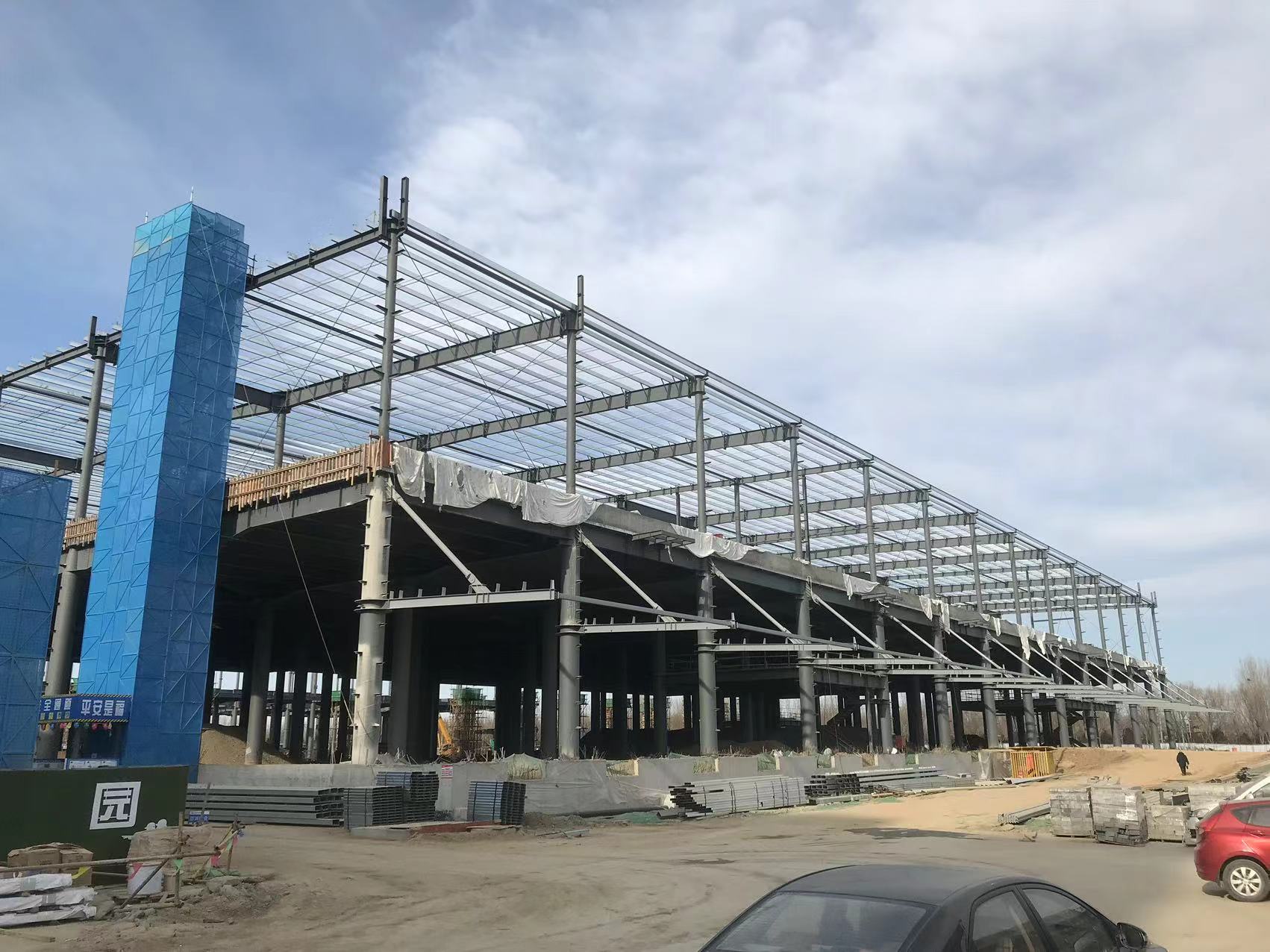

本工程共分1#、2#、3#、4#雙層庫四個單體，1#、2#庫長度150.5m，3#、4#庫長度149.5m，各庫寬度均為72m。數字軸橫向柱距主要為11.5m,字母軸縱向柱距為12m，屋架梁最大跨度24m。檐口鋼架標高+21.160m,屋脊鋼架標高+22.400m，山墻及邊跨設女兒墻，墻頂標高+23.200m。圓管柱最大整件單重約15t（其中1#、4#庫分節后最大單重6.5t，2#、3#庫分節后最大單重9.1t）,平臺梁最大單件重量約為5t,屋架梁最大單榀重量約為3t。整個工程鋼結構工程量約9000多噸，鋼柱為圓管柱、平臺鋼梁及屋架梁為H型鋼梁，屋面及墻面圍護結構系統主要為Z型檁條。
